全自动平面一次性口罩机
| 原产地 | 武汉 |
|---|---|
| 品牌名称 | Questt |
| 认证 | CE，ISO |
| 产品型号 | QA-KZJF |
| 最小订货量 | 1 |
| 价格 | 面议 |
| 包装 | 木箱 |
| 交货周期 | 3-15天 |
| 付款条款 | 现结 |
| 供货能力 | 1888 sets / year |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x产品详情
| 生产效率 | 60-110片/分钟 | 电压 | 220V 50HZ |
|---|---|---|---|
| 设备尺寸 | 6800×3800×2000mm | 气压 | 0.5～0.7 MPa |
| 工作温度 | 10～35℃ | 运动方式 | 全自动 |
产品说明
全自动一拖二平面一次性口罩机
一, 设备简介
1.1设备概述:
本机主要用于平面式口罩自动成型:整卷布料放卷后经过滚轮驱动,布料通过自动折边,包边；鼻梁条整卷牵引开卷,定长裁切后导入至包边布料中,双边通过超声焊接至封口,再经过超声侧向封口,通过切刀裁切成型；通过流水线将口罩输送至两个口罩耳带熔接工位,通过超声焊接最终口罩成型；当口罩制成后,通过流水线输送至平带线收集.

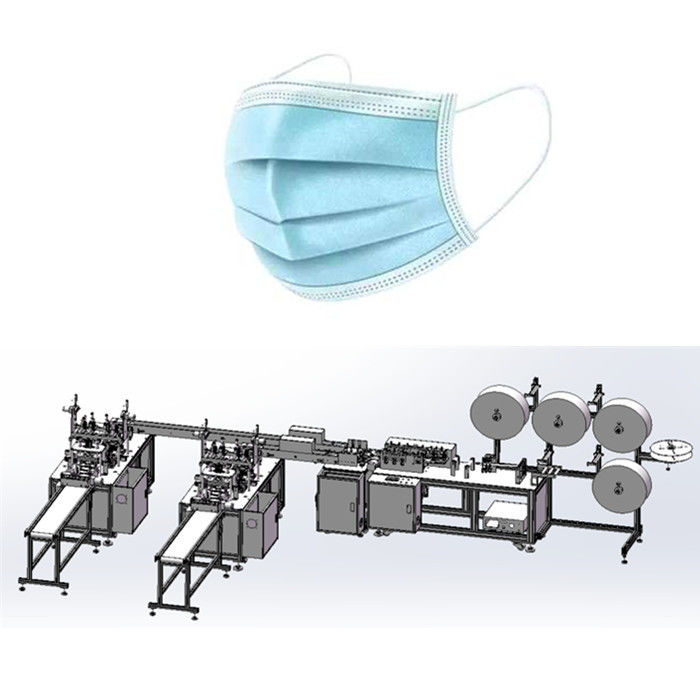

1.2设备实物图
1.3设备安装与配置需求
- 设备尺寸:6800mm(L)×3800mm(W)×2000mm(H)；
- 外观颜色:国际标准钛金暖灰1C,无特殊说明时按照此标准；
- 设备重量:≤5000kg,地面承重≤500KG/m2；
- 工作电源:设备220VAC±5﹪,50HZ,额定功率约9KW；
- 压缩空气:0.5～0.7 MPa,使用流量约300L/min；
- 使用环境:温度10～35℃,湿度5-35%HR,无可燃性,腐蚀性气体,无粉尘(洁净度不低于10万级).
二, 设备主要组成结构
设备的主要组成结构
| 序号 | 部件名称 | 数量 | 备注 |
| 1 | 滤水布/过滤棉/吸水层放卷机构 | 3套 | |
| 2 | 鼻梁条放卷机构 | 1套 | |
| 3 | 鼻梁条校直机构 | 1套 | 宽度3-7mm |
| 4 | 鼻梁条驱动,裁切机构 | 1套 | 宽度3-7mm |
| 5 | 布料折边机构 | 1套 | |
| 6 | 滚焊封边机构 | 1套 | 双边 |
| 7 | 布料驱动机构 | 2套 | |
| 8 | 布料扇折机构 | 2套 | |
| 9 | 滚焊侧缝机构 | 1套 | |
| 10 | 滚封机构 | 1套 | |
| 11 | 转运流水线 | 3条 | |
| 12 | 分流机构 | 2套 | |
| 13 | 耳带焊机机构 | 2套 | |
| 14 | 下料流水线 | 2条 | |
| 15 | 操作系统 | 1套 | |
| 16 | 操作面板 | 1套 |
三,设备能适应的来料和产品规格
3.1 适用来料规格:
| 项 目 | 挂轴数量 | 宽度(mm) | 卷料外径(mm) | 料筒内径(mm) | 重量 |
| 布料 | 3 | 170~200 | Φ600 | Φ76.2 | Max 15kg |
| 鼻梁条 | 1 | 3-7 | Φ400 | Φ76.2 | Max 25kg |
| 耳带 | 4袋 | 3 | —— | —— | —— |
3.3 生产规格:
标准型:175*95mm
四,设备技术参数:
4.1 设备的生产能力:
(1)生产效率: 60-110ppm；
(2)设备生产合格率:99%(来料不满足要求,员工不当操作除外时)
(3)设备故障率:2%(指设备自身所产生的故障)
