Product Details
原产地: 武汉
品牌名称: Questt
认证: CE，ISO
产品型号: Rigid-FL2000B-3015
Payment & Shipping Terms
最小订货量: 1
价格: 面议
包装: 木箱
交货周期: 7-20天
付款条款: 现结
供货能力: 2888 sets / year
激光波长: |
1070nm |
激光功率: |
300-3000W |
切割幅面: |
1500x3000mm |
管径: |
≤±0.03㎜ |
冷却: |
水冷 |
电压: |
三相380v/50Hz |
激光波长: |
1070nm |
激光功率: |
300-3000W |
切割幅面: |
1500x3000mm |
管径: |
≤±0.03㎜ |
冷却: |
水冷 |
电压: |
三相380v/50Hz |

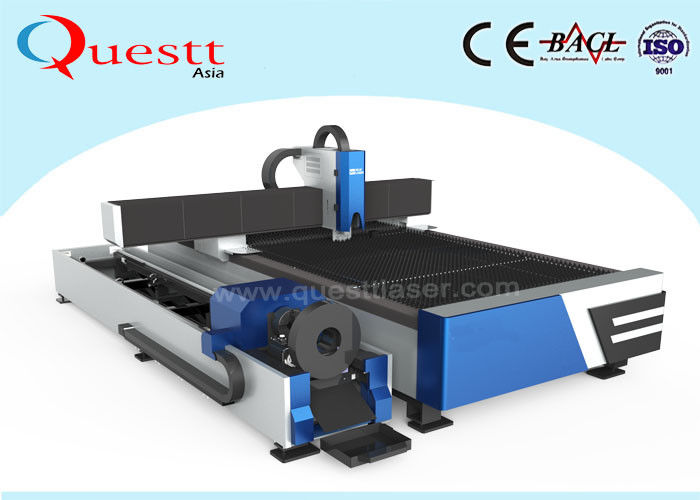

2000W板管一体光纤激光切割机
一,设备型号:3015B双驱激光切割板管一体机(双气动型)
二,机型结构:齿轮齿条双边驱动,超长横梁,激光发生器与床身合为一体.
三,主要特点:
3.1. Rigid-FL2000B-3015型光纤切割板管一体机采用齿轮齿条双边驱动,加长横梁.能有效地切割方管,圆管,矩形管,椭圆管等多种形状的管材.机床结构紧凑,具有足够的刚度,良好的可靠性.布局紧凑,合理.
3.2.机床焊接成型后经回火处理并振动时效消除应力,在安装前通过预调,精调水平与直角,以保证设备的精度寿命.
3.3.X,Y轴采用进口精密齿轮齿条传动,最大定位速度可达60米/分钟.
3.4.配有废料收集系统和除尘装置.
三,机械性能指标:
| 性能指标项 | 光纤激光切割机 |
| X,Y轴定位精度 | ±0.1mm/m |
| X,Y轴工作行程 | 3000*1500mm |
| 空程快速移动速度 | 60m/min |
| 推进移动速度 | 60m/min |
| 圆管管径大小(最大尺寸) | 30-200mm |
| 管材长度 | 最长3m |
| 驱动 | 交流伺服 |
| 工作电压 | 三相380v/50Hz |
| 结构件 | 钢结构 |
配置清单:
| 名 称 | 规 格 型号 | 参 数 | 数量 | 厂 家 | |||
|
机床板材切割 部分 |
KTQG-3015 (钢构横梁) |
X轴行程:3000mm Y轴行程:1500mm Z轴行程:200mm |
1 |
科斯特 |
|||
|
机床管材切割 部分 |
切割台系统 (3米) |
有效支撑行程2.8米. | 1 | 科斯特 | |||
| X轴电机 | 含伺服驱动 | 2 | 德国lead motion | ||||
| Y轴电机 | 含伺服驱动 | 1 | 德国lead motion | ||||
| Z轴电机 | 含伺服驱动 | 1 | 德国lead motion | ||||
| W轴电机 | 含伺服驱动 | 2 | 德国lead motion | ||||
| 推进轴电机 | 含伺服驱动 | 1 | 德国lead motion | ||||
| 滑台 | 1 | 科斯特 | |||||
| 减速机 | 3 | 日本星宝 | |||||
| 变压器 | SG-10KV电子变压器 | 1 | 国产 | ||||
| 油路 | 电动动注油系统 | 1 | 国产 | ||||
| 气路 | 含SMC1050比例阀 | 1 | 其它国产 | ||||
| X轴直线导轨 | 2 | 德国ROUST | |||||
| Y轴直线导轨 | 2 | 德国ROUST | |||||
| 推进轴直线导轨 | 2 | 德国ROUST | |||||
| X轴,Y轴齿条 | 3 | 德国leitesen | |||||
| X轴,Y轴齿轮 | 3 | 德国leitesen | |||||
| X轴拖链 | 1 | 沧州 | |||||
| Y轴拖链 | 1 | 沧州 | |||||
| Z轴拖链 | 1 | 沧州 | |||||
| X轴导轨防护罩 | 4 | 沧州 | |||||
| Y轴导轨防护罩 | 2 | 沧州 | |||||
| 切管部分电机 | 1 | 维宏 | |||||
| 切管部分减速机 | 1 | 日本新宝 | |||||
| 切管部分齿轮齿条 | 德国leitesen | ||||||
| 后推进气动卡盘 | 1 | 国产 | |||||
| 手动夹紧卡盘 | 1 | 国产 | |||||
| 控制部分 | |||||||
| 电路 | 含元件板上的电器配件及床身走线 | 1 | 国产 | ||||
| 工控机及显示器 | 含鼠标,键盘 | 1 | 武汉 | ||||
| 控制系统 | 切板,切管系统 | 1 | 柏楚 | ||||
| 切割头 | BT210S | 1 | 上海嘉强 | ||||
| 冷水机 | For 1000W | 1 | 汉立 | ||||
| 激光器 | 1000W | 1 | 创鑫 | ||||
| 价格及交货期(一) | |||||||
| 价格 | RMB: | ||||||
| 交货期 | 合同签定后30天内,款到100%发货. | ||||||
| 切割头 | BT240S | 1 | 上海嘉强 | ||||
| 冷水机 | For 2000W | 1 | 汉立 | ||||
| 激光器 | 2000W | 1 | 创鑫 | ||||
四,切割样品:
