光纤激光切割机
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x激光波长 | 1070nm | 激光功率 | 300-20000W |
---|---|---|---|
切割幅面 | 1500x3000/2000x4000/2000x6000mm | 工作台重复定位精度 | ≤±0.03㎜ |
冷却 | 水冷 | 电压 | 三相380v/50Hz |
切割机优势说明

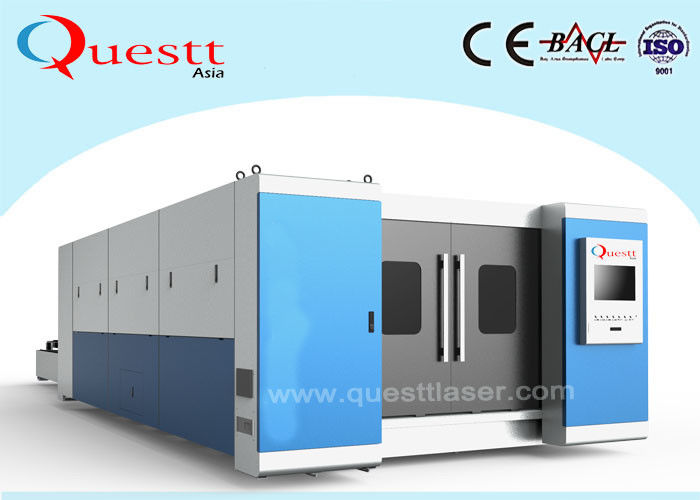

1)QA-FL6000-6025型高功率双交换全封闭光纤激光切割机,主要由光纤激光器,自动对焦切割头,龙门式带平面移动双交换工作台机床,专用切割控制系统和软件,冷却系统,回收式抽烟除尘装置和围护结构等组成.机床采用齿轮齿条传动,其运动平稳,定位精度高.由日本进口大惯量交流伺服电机驱动,日本进口减速机,切割精度高.切割机床身外形尺寸:长×宽×高=14400mm×3347mm×1890mm,采用龙门双边驱动结构,加工板最大尺寸为6000*2500mm.Y轴采用钢横梁,动态性能好.机床结构紧凑,具有足够的刚度,良好的可靠性和高效率的切割性能.
2)机床焊接成型后经回火处理并振动时效消除应力,在安装前通过预调,精调水平与直角,以保证设备的精度寿命.
3)采用龙门齿轮齿条双边驱动,结构稳定,驱动特性好.
4)X,Y轴采用进口精密齿轮齿条传动,Z轴采用进口精密滚珠丝杠传动,机床最大定位速度可达90米/分钟.
5)配有小料收集系统.
6)工作台为整体焊接体,可承重40mm以内板幅为6000mm*2500mm的板材,具有较好的强度和稳定性
7)机床配大包围防护外罩,增强安全性能.
8)采用非接触式电容传感器控制Z轴,感应精度高,反应灵敏,性能稳定可靠,在切割过程中,自动跟踪板材表面形状,自动修正喷嘴到工件表面之间的距离,保持激光焦点与板材的相对位置恒定,以消除割板材起伏不平对切割质量的影响.
9)采用高精度伺服比例阀自动控制切割气体压力,在穿孔,始切,拐角,结束的瞬间以及连续切割的过程中,可得到所需要的精确气体压力,提升自动化和切割质量.
10)具有先进的多腔室靶位式除尘系统,快速响应切割位置,比单腔抽风系统效率更高,除尘效果更好,更环保.
11) 具有自动寻边功能.
12) 传动系统防护及润滑:丝杠,导轨(齿轮齿条)采用柔性阻燃防护罩全封闭防护,避免粉尘污染;采用专业润滑系统,对所有传动零部件进行点对点润滑,润滑油为40号专用导轨丝杆润滑油,确保运动部件的寿命.
13) 抗干扰防护:采取严格的抗干扰规范,信号线及动力线全部采用高密度屏蔽,零线与地线隔离,确保机床可靠稳定运行.
14) X轴采用国际知名品牌精密齿轮齿条和高集成度高精度大力矩减速箱.
15) 专业定制的Hypcut8000数控系统结合智能编程软件,具备专业性激光加工功能(蛙跳,共边切割,高效穿孔,尖角处理,……)
主要技术指标
设备型号 | Robust-FL6000 |
激光工作介质 | Fiber |
激光波长 | 1070 nm |
额定输出功率 | 6000 W |
光束质量 | <0.3mrad |
有效切割范围 | 6000×2000mm/4000x2000mm |
工作台 | 自动双交换工作台 |
工作台轴向定位精度 | ≤±0.05㎜/m |
工作台重复定位精度 | ≤±0.03㎜ |
电力需求 | 380V/50Hz |
X,Y轴定位精度 | ±0.05mm/m |
X,Y轴运动重复精度 | ±0.03mm/m |
X,Y轴工作行程 | 6000*2500mm |
空程快速移动速度 | 90m/min |
加速度 | 1.0g |
驱动 | 交流伺服 |
工作电压 | 三相380v/50Hz |
结构件 | 钢结构 |
