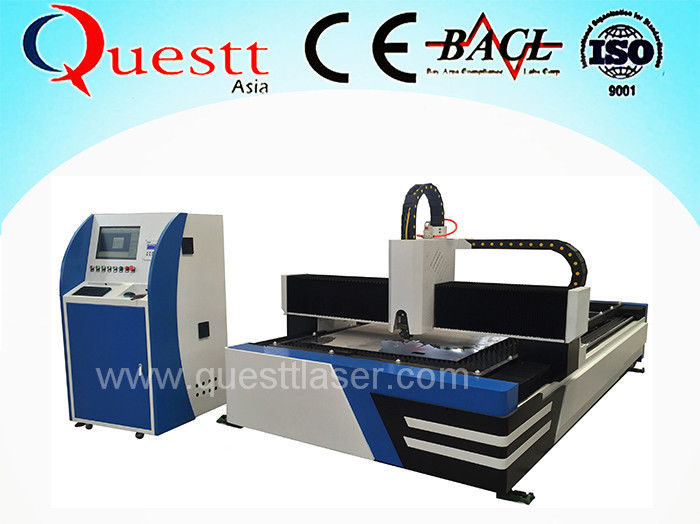

1000W光纤激光切割机
| 原产地 | 武汉 |
|---|---|
| 品牌名称 | Questt |
| 认证 | CE，ISO |
| 产品型号 | Rigid-FL1000-3015 |
| 最小订货量 | 1 |
| 价格 | 面议 |
| 包装 | 木箱 |
| 交货周期 | 7-20天 |
| 付款条款 | 现结 |
| 供货能力 | 2888 sets / year |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x产品详情
| 激光波长 | 1070nm | 激光功率 | 300-3000W |
|---|---|---|---|
| 切割幅面 | 1500x3000mm | 工作台重复定位精度 | ≤±0.03㎜ |
| 冷却 | 水冷 | 电压 | 三相380v/50Hz |
产品说明
1000W光纤激光切割机
主要特点:
1. QA-3015E型数控激光切割机采用龙门双边驱动结构,加工板尺寸为3000mm×1500mm.Y轴采用钢构横梁,动态性能好.机床结构紧凑,具有足够的刚度,良好的可靠性和高效率的切割性能.
2.机床底座焊接成型后经回火处理并振动时效消除应力,在安装前通过预调,精调水平与直角,以保证设备的精度寿命.
3.采用龙门双边驱动,结构稳定,驱动特性好.
4. X,Y轴采用进口精密齿轮齿条传动,Z轴采用进口精密滚珠丝杠传动,机床最大定位速度可达60米/分钟.
5.配有小料收集系统和除尘装置
主要技术指标
| 性能指标项 | 3015钢双驱光纤激光切割机 |
| X,Y轴定位精度 | ±0.05mm/m |
| X,Y轴运动重复精度 | ±0.05mm/m |
| X,Y轴工作行程 | 3000*1500mm |
| 单轴空程快速移动速度 | 80m/min |
| 驱动 | 交流伺服 |
| 工作电压 | 三相220v/50Hz |
| 结构件 | 钢结构 |
配置清单:
| 名 称 | 规 格 型 号 | 参 数 | 数量 | 厂 家 | |
| 机床 |
QA-3015E (钢横梁) |
X轴行程:3000mm Y轴行程:1500mm |
1 |
科斯特 |
|
| X,Y轴电机 | 850W | 3 | 安川 | ||
| Z轴电机 | 400W | 1 | 安川 | ||
| 滑台 | 1 | 科斯特 | |||
| 减速机 | 3 | 德世博尔 | |||
| 变压器 | 1 | 国产 | |||
| 油路 | 自动注油 | 1 | 国产 | ||
| 气路 | 含SMC比例阀 | ITV2050-333L | 1 | 国产 | |
| 抽风装置 | 1 | 国产 | |||
| X轴直线导轨 | 2 | 上银 | |||
| Y轴直线导轨 | 2 | 上银 | |||
| X轴,Y轴齿条 | M2 | 1 | APEX | ||
| X轴拖链 | TL-3 | 1 | 沧州 | ||
| Y轴拖链 | TL-3 | 1 | 沧州 | ||
| Z轴拖链 | TL-3 | 1 | 沧州 | ||
| X轴导轨防护罩 | 4 | 沧州 | |||
| Y轴导轨防护罩 | 2 | 沧州 | |||
| 控制部分 | |||||
| 操作柜 | 配套电器元件 | 1 | 国产 | ||
| 工控机显示器 | 含鼠标键盘 | 1 | 国产 | ||
| 控制系统 | 2000C | 1 | 柏楚 | ||
| 切割头 | 手动调焦 | 1 | 钋镭 | ||
| 冷水机 | 配1000W激光器 | 1 | 冰越 | ||
| 激光器 | CAS-1000 | 1 | 中科光汇 | ||
切割样品:
